DC MCCB -opas: DC500V, DC1000V, DC1500V katkaisijat verrattuna - valinta ja suojaus

Tiedä DC -piirisuojauksen merkitys

Uusiutuvan energian, sähköajoneuvojen infrastruktuurin ja uuden sukupolven tietokeskusten kasvun myötä luotettavan tasavirtajakauman tarve on lisääntynyt. Kun nämä sovellukset kasvavat, piirisuojaus ei voisi olla kriittisempi. DC -katkaisijat, valetut kotelon katkaisijat (MCCBS). DC-spesifiset katkaisijat ovat elintärkeä hammaspyörä turvallisuuspyörässä, suojaamalla sähköjärjestelmiä ylivirtavirtaukselta, oikosulku- ja laitteiden haitoilta.

Suoravirran keskeyttämiselle on erilaisia vaatimuksia (DC MCCBS, toisin kuin AC -vastaavat, ja niiden valinta ja käyttö voivat vaikuttaa järjestelmän toimintaan ja järjestelmän turvallisuuteen.

Valetut kotelon katkaisijan perusteet ja toimintaperiaatteet

Mikä on MCCB?

Valettu kotelon katkaisija (MCCB) on sähkösuojauslaite, jota käytetään laitteiden suojaamiseen vikavirtojen aiheuttamilta vaurioilta. DC -sovelluksissa MCCB: llä on kolme erilaista roolia eristyskytkimenä palvelutarkoituksiin, ylikuormitussuojaukseen ja vikavirran keskeyttämiseen järjestelmän suojaamiseksi vikoilta säilyttäen samalla henkilöstön turvallisuus.

DC vs AC MCCB -erot

Perusero DC: n jaAC MCCBSon heidän kaari-sukupolvensa esitys. AC ylittää nollan luonnollisesti kahdesti sykliä kohti, mikä helpottaa kaaren sukupuuttoa, ja tasavirta on sama kuin pysähtymisvirta, joten kaaren keskeytyminen on paljon vaikeampaa.DC MCCBSOminaisuudet omistettu kaari -sukupuuttokammiot, parannetut kontaktit ja muokatut jousimekanismit tasavirtavirtojen sammuttamiseksi.

Avainkomponentit

DC MCCB: n komponentit käsittävät useita elementtejä, kuten toimintamekanismi-jousikuormitettu nopean kontaktin erottelun saavuttamiseksi, kaaren sukupuuttokammioihin-joita käytetään DC-kaarin, lämpö- ja magneettimatkayksiköiden sammuttamiseen-suojaamiseksi ylikuormitukselta ja oikosulkutiloilta sekä kosketusmateriaalilta-kykenevä kestämään DC-arves.

Jännite- ja virran luokitukset

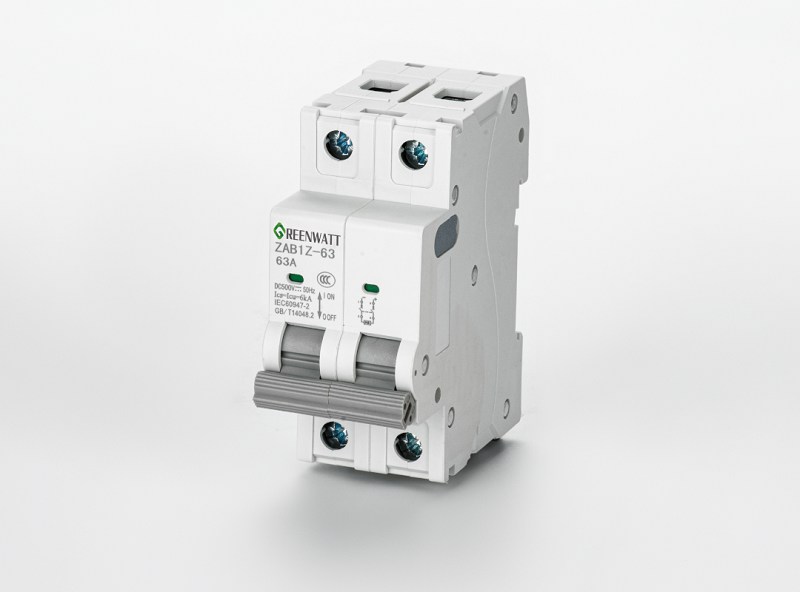

DC500V: n MCCB: llä on yleensä nykyiset arvosanat 16A: sta 630A: een ja ne sopivat asuin- ja pieniin kaupallisiin sovelluksiin. Ne tarjoavat tilaa säästävän pienen jalanjäljen suunnittelun takia, ja pienempien järjestelmien alempi jännite maksimoi kustannustehokkuuden.

Nykyinen alueDC1000V MCCBSon 32A-800A, joka on linjassa kaupallisten aurinkotilatilojen ja keskikokoisten uusiutuvien energialähteiden sovellusten kanssa. 1000 voltin luokitus vastaa tyypillisiä moderneja aurinkosähköjärjestelmän jännitteitä, mikä auttaa parantamaan järjestelmän tehokkuutta.

DC1500V MCCBS ovat premium-tarjous, jonka nykyiset luokitukset ovat jopa 800A, ja ne on tarkoitettu hyödyllisyyden mittakaavalle aurinkokentälle ja suurille teollisuusasennuksille, jotka vaativat järjestelmän jännitteen maksimaalisen käyttöä.

Fyysiset mitat ja asennus

MCCBS WithC500V: n kompakti luokassaan, vain 105 mm leveä vakiomallille. DC1000V -mallit käyttävät tyypillisesti 140 mm: n leveyttä, kun taas DC1500V MCCBS voi olla 210 mm tai leveämpi vahvemman sisäisen rakenteen ja kaaren sammuttamisen suorituskyvyn suuremman kysynnän vuoksi.

3 sovellusskenaario ja valintaopas

Aurinkoenergiajärjestelmät

DC500V MCCB asuinaluosovelluksiin (500-600V Systems). Sovelletaan järjestelmiin ja kustannustehokkaisiin suojauslaitteisiin. DC1000V MCCB: t ovat erityisen edullisia kaupallisille aurinkoaryhmille 1000 V: llä, missä merkkijonot voidaan maksimoida ja järjestelmän monimutkaisuus minimoida. 15 1500 V: n järjestelmän hyötyaikaiset aurinkotilat käyttävät nyt jopa 1500 V: n aurinkojärjestelmiä DC1500V MCCB: llä energian menetyksen vähentämiseksi johtimen kautta ja lisätä tehotiheyttä.

Sähköajoneuvojen latausinfrastruktuuri

Nopeasti latautuneet annostelijat toimivat yleensä 800-1000 V: n nopeudella, mikä tarkoittaa, että DC1000V MCCB on hyvä ehdokas. Erittäin tehdyt latausjärjestelmät voivat joutua tukemaan korkean tehon tasoja ja luotettavaa suojaa, kuten DC1500V MCCBS.

Tietokeskukset ja teollisuusautomaatio

Yhä useammat uudet tietokeskukset käyttävät tasavirtavoiman jakelua kustannusten säästämiseen. Järjestelmätopologiasta riippuen joko DC500V taiDC1000V MCCBSvoi suojata riittävästi helpottaen "kuuma-swap" -palvelua.

Valintakriteerit

Kun DC MCCB on valittu, on kiinnitettävä huomiota järjestelmän jännitteeseen, maksimaaliseen vikavirtaan, ympäristölämpötila -alueeseen, asennustilaan ja tuleviin laajennussovelluksiin. Varmista, että MCB pystyy murtamaan korkeimman mahdollisen vikavirran, joka on saatavana vähintään 25%: n marginaalilla turvallisuuteen.

Globaalien markkinoiden kasvu

DC MCCB -markkinat maailmanlaajuisesti kukoistaa uusiutuvan ja sähköajoneuvojen kasvu. Kysynnän vuoteen 2030 mennessä lisääntyy yli 8%: n vuotuisten kasvunopeuksilla, Aasian ja Tyynenmeren markkinoilla ensisijainen lähde.

Tekninen innovaatio

Smart MCCB: tä kehitetään IoT -yhteyksillä, ennustavalla kunnossapidolla ja etävalvontaominaisuuksilla. Nämä katkaisijat eivät vain osoita todellista tilaa, mutta ne voivat myös ennustaa epäonnistumisen ennen kuin se tapahtuu.

Suuret valmistajat

Suurimmat DC MCCB -valmistajat, kuten ABB, Schneider Electric, Eaton ja Chint, kehittävät edelleen aktiivisesti tekniikkaa. Kilpailukykyinen hinnoittelu ja laadun länsimaiset standardit ovat molemmat aasialaisia valmistajia tarttumaan markkinaosuuteen.

Asennus- ja ylläpitonäkökohdat.

Kuinka asentaa ja ylläpitää.

Antaa riittävästiMCCBIlmanvaihto, kiristä päätteet asianmukaiseen vääntömomenttiin ja tarkista napaisuus. Tarjoa tarvittaessa ARC -vikaindikaattorit ja tee niistä saataville huoltotyöntekijöille.

Yleiset kysymykset ja vianetsintä

Tyypillisiä ongelmia ovat kontaktin kuluminen, lämmön ikääntyminen ja mekaaninen kuluminen. Määräaikainen termografia paljastaa hotspotissa tekemisen yhteydessä, kun taas kosketusvastuskokeet havaitsevat huonot yhteydet.

Huoltosuositukset

Suorita visuaaliset tarkistukset vähintään kolmen kuukauden välein, sähkökokeet vuosittain ja mekaaninen toiminta tarkistaa joka toinen vuosi. Korvaa komponentit, jotka ovat visuaalisesti vaurioituneet, muodonmuutos tai sulaneet vakavan lämpökosketin vuoksi.

Paras mahdollinen tasavirtapiirisuojaus

Sopivan DC MCCB: n valitsemisessa tulisi ottaa huomioon järjestelmäjännite, nykyinen luokitus, katkaisukyky ja sovellusympäristö.DC500V MCCBSovat ihanteellisia asuin- ja kevyisiin kaupallisiin installaatioihin, DC1000V-yksiköihin kattaa keskipitkät kaupalliset järjestelmät ja DC1500V-alue tarjoaa karkean suojauksen, jota tarvitaan hyödyllisyysprojekteihin.

Vaikka DC -sähköjärjestelmät ovat vasta niiden evoluution alussa, näiden järjestelmien oikean katkaisijan valinta on kriittistä rakennusjärjestelmille, jotka toimivat turvallisesti ja luotettavasti hyvällä suorituskyvyllä. Epävarmalta kysymällä sähkösuojaamiaisilta parhaat MCCB -valinta- ja asennusmenetelmät.

Tulevaisuuden tasavirta. Älykkäät, kytketyt laitteet, jotka tarjoavat enemmän kuin vain suojaa - ne tarjoavat käsityksen korvaamattomasta järjestelmästä. Hyödyt ovat pitkäaikaisia, koska ne auttavat ylläpitämään huomenna ja huomenna älykkään verkkoon asennetun sähköjärjestelmän käyttöikää.
