Soveltuuko valetut kotelon katkaisijat yleensä vaihtovirta- tai tasavirtaan?

Valettujen kotelon katkaisijoilla, jotka tunnetaan myös nimellä laitetyyppiset katkaisijat, kaikki komponentit suljetaan muovikotelossa. Apukontaktit, alijännitetiedot ja shunt -vapautukset ovat usein modulaarisia. Valettu kotelon katkaisijat keskeyttävät virran automaattisesti, kun virta ylittää matkan.Zhejiang Dong'an Electric Co., Ltd. tarjouksetDC McCBSjaJa McCBSvaihtelevia eritelmiä. Katsotaanpa heitä.

Suunnittelu- ja valtavirran sovellukset valettujen kotelon katkaisijoista

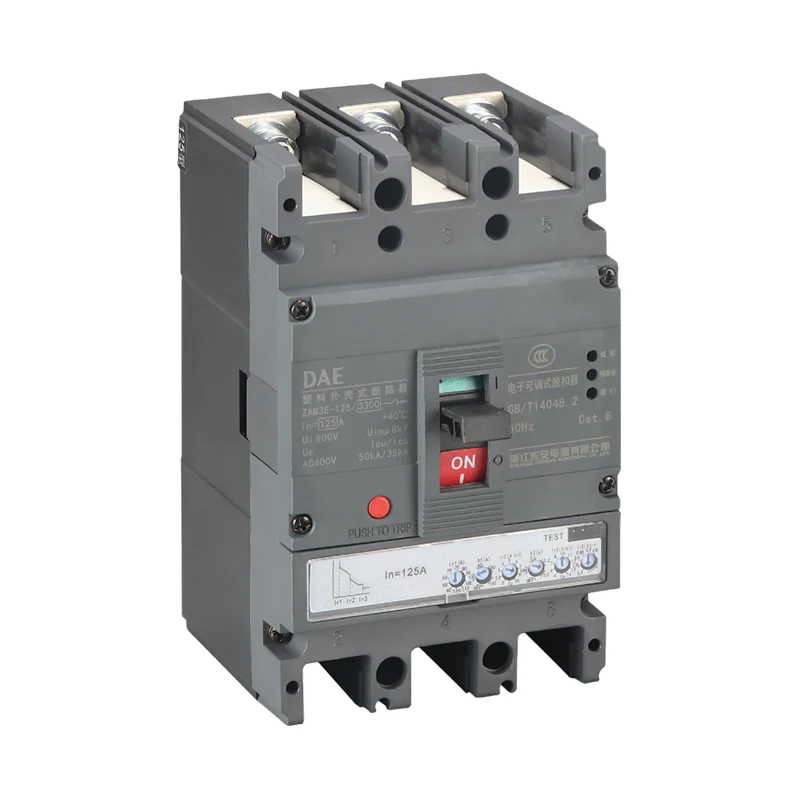

Valettu kotelon katkaisija (MCCB) on sähkölaite, jota käytetään ylikuormitukseen ja oikosulun suojaamiseen. Sen ydinsuunnittelu perustuu vuorottelevan virran (AC) ominaisuuksiin, mikä johtaaJa McCB. Syyt ovat seuraavat:

1. ARC -sammutusmekanismin sopeutumiskyky: AC -virralla on määräajoin nolla -risteyksiä, mikä tekee kaarista alttiita luonnolliselle sammutukselle. Valitetun kotelon katkaisijan kaaren sammutuskammion rakenne on optimoitu tähän ominaisuuteen.

2. valtavirran markkinoiden kysyntä: Yli 90% globaaleista sähköjärjestelmistä saa AC: n virran (viitaten IEC 60898 -standardiin), joten valmistajat priorisoivat AC-spesifisten mallien kehittämisen. 3. Kustannukset ja standardointi: vaihtovirtakatkaisijat valmistetaan suuressa mittakaavassa, ovat halvempia ja noudattavat yleisiä sähköstandardeja (kuten UL 489 ja GB 14048,2).

DC -sovellusten ja parannusratkaisujen erityispiirteet

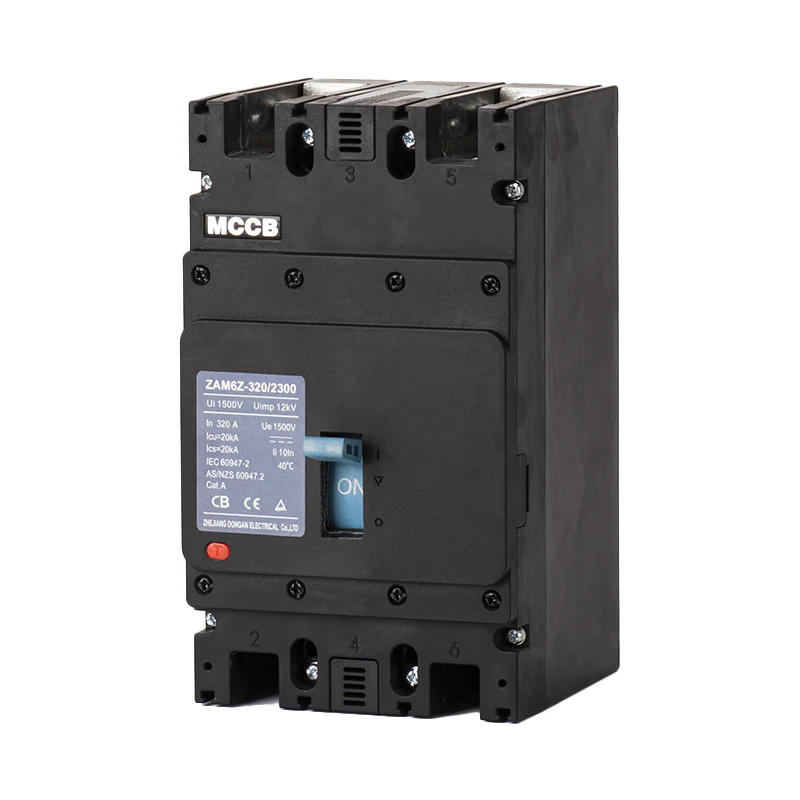

Vaikka muovatut kotelon katkaisijat on ensisijaisesti suunniteltu vaihtovirtasovelluksiin, niitä voidaan mukauttaa tasavirtasovelluksiin taiDC McCBS, seuraavien parannusten kautta:

1. Parannettu kaaren sammutuskyky: DC -kaarilla ei ole luonnollista nolla -ylitystä, mikä vaatii magneettisia kaaria sammuttavia tai segmentoituja ruudukkokuvioita. Esimerkiksi ABB: n TMAX DC -sarja voi keskeyttää DC -piirit, joiden luokitus on jopa 750 V.

2. Polaarisuusmerkinnät ja murtokyky: DC -katkaisijat vaativat selvästi merkittyjä positiivisia ja negatiivisia napoja, ja niiden murtokyky on yleensä alhaisempi kuin vertailukelpoisten vaihtovirtamallien.

3. Tyypilliset sovellusskenaariot:

- aurinkosähkön sähköntuotantojärjestelmät (DC 1000V ja sen alapuolella

- Kiskokuljetus (DC 1500 V: n vetovirtalähde)

- Energian varastointiparistojen suojaus (kuten CATL: n erillinen tasavirta MCBBS energian varastointikaapille).

Keskeiset valintaparametrit ja näkökohdat

Käyttäjien tulisi verrata seuraavia indikaattoreita heidän todellisten tarpeidensa perusteella:

1. Jännitetaso: AC 400V/690 V vs. DC 250V/750 V (yleiset teollisuusstandardit).

2. keskeyttäminen: a: n keskeyttämiskykyDC McCBon tyypillisesti 50% -60%Ja McCB.
