Älykäs ja vakaa: AC 800 V: n, AC 400 V: n ja Digitaalisen MCCB: n valinnan ja sovelluksen syvä arviointi

Johdanto: Pääjärjestelmän turvallisuuden hiljaiset vartijat

Yli viidentoista vuoden teollisuuden sähkösuunnittelussa olen nähnyt lukemattomia voimanjakeluhaasteita. Oikea MCCB -valinta on usein ollut ero sujuvien toimintojen ja kalliiden seisokkien välillä. Viime vuonna lääketieteellisen päivityksen aikana kohtaamme keskeisen päätöksen: Asenna vaihtovirta400 V MCCBSTai siirtyä AC 800 V: hen uudelle tuotantolinjalle? Projekti vahvisti ydin totuutta: AC MCCBS: n valitseminen ei tarkoita pelkästään tyyppikilven vaatimusten täyttämistä-kyse on järjestelmän tulevaisuuden kestämisestä samalla suojauksen ja suorituskyvyn varmistamiseksi.

Nykyaikaiset sähköarkkitehtuurit vaativat enemmän kuin perinteinen piirisuojaus. Kun tilat harjoittavat korkeampaa automaatiota ja tehotiheyttä, nykypäivän AC MCCB on kriittinen elementti järjestelmän stabiilisuudelle ja katastrofaalisten vikojen estämiselle.

Miksi AC MCCB -luokat ja perusteet ovat tärkeitä？

Tavanomaiset valettujen tapausten katkaisijat toimivat hyvin vuosikymmenien ajan, mutta nykyaikaiset AC MCCB: t edustavat askelmuutosta. Lämpömagneettisten matkamekanismien lisäksi nykyaikaiset MCCB: t integroivat elektroniset matkayksiköt, edistyneet algoritmit ja korkeammat murtokapasiteetit-nykypäivän monimutkaisissa sähköympäristöissä.

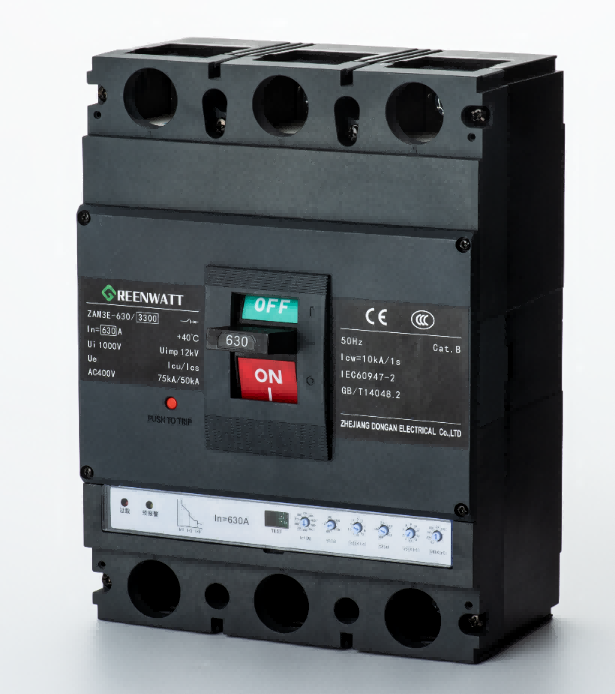

Ero näkyy vikaolosuhteissa. Singaporessa sijaitsevassa keskuslaitoksessa,AC 400 V MCCBSSuoritetaan hyvin tyypillisissä IT -latauksissa. Mutta kun meidän piti suojata useita UPS -järjestelmiä ja suuria LVI -asemia, rajat selvisivät. Vaadittava murtokyky (ICU) ja jännite kestävät meitä arvioimaan AC 800 V -vaihtoehtoja.

Näiden erotusten ymmärtäminen vaikuttaa suoraan luotettavuuteen, turvallisuuskustannuksiin ja pitkäaikaiseen tehokkuuteen. Jännitteen luokitus vaikuttaa suurimpaan järjestelmän jänniteeseen, vaan myös katkaisemaan kapasiteettia, kotelon jalanjälkeä, lämmön suorituskykyä ja integrointia olemassa oleviin paneeleihin.

Digitaalinen (elektroninen trip) MCCB-älykkyys

Ensimmäinen todellinen digitaalisen matkantekniikan testi tuli kemiallisen prosessin päivitykseen, jossa muuttuvan kuormitusprofiilit ottivat lämpömagneettisen suojauksen. Sähköiset matkayksiköt muuttivat pohjimmiltaan lähestymistapaa paljastamalla reaaliaikaisen järjestelmän käyttäytymisen.

Tärkeimmät ominaisuudet sisältävät:

• Ohjelmoitavat suojakäyrät: hienosäätö tietyille sovelluksille-esim., I² Motorisuojaus, säädettävä pohjavirhe herkkyys ja räätälöity lyhytaikaisia ​​viiveitä selektiivisyyteen.
• Viestintä ja näkyvyys: Modbus RTU/TCP tai Ethernet -rajapinnat Linkki MCCB: t BMS/SCADA: hon seurantaa, hälytyksiä ja analytiikkaa varten.
• ARC-Flashin lieventäminen: Nopeasti vaikuttavat toiminnot (vyöhykkeen selektiiviset lukitus-, huoltotila tai erillinen kaari-flash-pelkistys) voivat tyhjentää viat muutamassa millisekunnissa, vähentämällä tapahtumaenergiaa ja parantamalla työntekijöiden turvallisuutta.

Johtavat alustat: Eaton (ARC-Flash-vähennys ja vyöhykkeen selektiivinen lukitus), ABB SACE (syvä integraatio teollisuusautomaatioon) ja Schneider PowerPact (Vahva suojaus kustannustehokkain vaihtoehdolla). Jokainen tuo ainutlaatuisia vahvuuksia; Kaikki ylittävät tavanomaiset järjestelmät vaativissa ympäristöissä.

Käytännöllinen valinta: Oppitunnit kentältä

Oikean MCCB: n valitseminen on teknisen tarpeen ja omistajuuden kokonaiskustannusten tasapaino.

• Suorita numerot ensin: Vikavirheiden tutkimukset, koordinaatioanalyysit ja kuormitusprofiilit tulisi ajaa eritelmää-ei yksikköhinta.
• Ajattele pitkällä aikavälillä: Vaikka AC 400 V: n lämpömagneettiset yksiköt voivat näyttää taloudellisilta, digitaaliset MCCB: t toimittavat usein takaisinmaksua ennustavan ylläpidon, vähemmän haittamatkojen, paremman selektiivisyyden ja nopeamman vianmäärityksen avulla.
• Kerrossuojaus älykkäästi: Monimutkaisissa tiloissa olen saavuttanut vankat kaskadoituneet järjestelmät käyttämällä AC 800 V: n primaarisessa jakautumisessa ja AC 400 V: n syöttölaitteissa ja oksissa. Digitaaliset matkayksiköt yksinkertaistavat selektiivisyyttä ja vähentävät haittatoimintaa.
• Ympäristön huomioon ottaminen: Korkeat ympäristön lämpötilat vaativat vanhenemista; syövyttävät tai kosteat ilmakehät vaativat suojaavia koteloita ja pintakäsittelyjä; Tärinä voi vaikuttaa asennus- ja lisävarustevalintoihin.

Markkinatrendit ja tuotemerkkien havainnot

MaailmanlaajuinenJa McCBMarkkinat kasvavat edelleen (automatisoinnin ja uusiutuvien energialähteiden integrointi). Organisaatiot tunnustavat yhä enemmän, että älykäs suoja on sijoitus käyttöaikaan.

• Eaton: Vahva veto Pohjois-Amerikassa edistyneelle kaar-flash-lieventämiselle ja selektiiviselle koordinaatiolle.
• ABB (SACE): Suosittu eurooppalaisissa teollisuusasennuksissa karujen rakennusten ja ekosysteemien integroinnin suhteen.
• Schneider (PowerPact): Suosittu laajassa teollisessa/kaupallisessa käytössä arvovetoiseen tekniikkaan uhraamatta ydintoimintoja.

Yksikään tuotemerkki ei voittaisi jokaista skenaariota. Yhdistä alustan vahvuudet projektin sähkö-, toiminta- ja integraatiovaatimuksiin.

Suunta on selkeä: älykkäämpi, kytketty suojaus on täällä oleskelu. Korkeammat turvallisuustoiminnot, ennustava ylläpito ja järjestelmätason integraatio tekevät elektronisesta matkustamisesta houkuttelevan sijoituksen jännitekursseihin.

Valinta AC 400 V: n ja AC 800 V: n saranojen välillä tietyissä sovellustarpeissa, mutta nykyaikaisten digitaalisten MCCB: ien lisäysominaisuudet luovat pakottavan arvon molemmilla tasoilla. Kun sähköjärjestelmät kasvavat monimutkaisemmaksi ja kriittisemmäksi, älykäs piirisuojaus tulee vain tärkeämmäksi.

Olen tyytyväinen lukijoiden reaalimaailman kokemuksiinJa McCBvalintahaasteet tai uudet sovellukset. Suunnitteluyhteisömme hyötyy käytännön tarinoista - etenkin luovat ratkaisut ja kovat asennukset, jotka muut ovat onnistuneesti toimittaneet.
