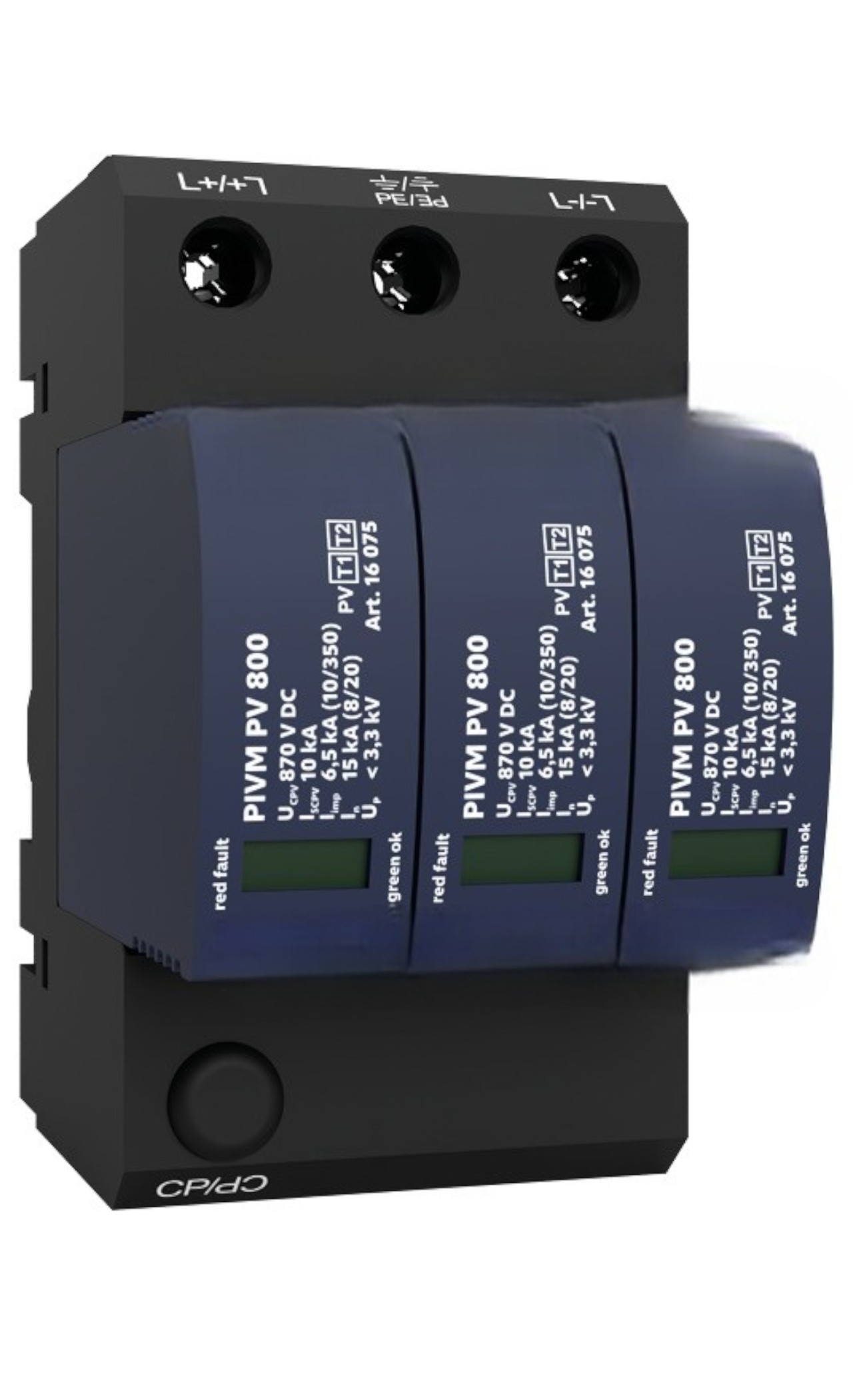

Tyyppi 1+2 PV SPD | Y-liitäntä | Ei varmuuskopiota | LPL III - IV

Suora-strike-kykenevä suoja PV-ryhmille-kun tilaa ja etäisyyttä ovat rajalliset.

Nämä salaman impulssivirta- ja ylijännitesäimijat (tyyppi 1+2) on tarkoitettu tarkoitukseen aurinkosähköjärjestelmien tasavirtapuolelle, jotka käyttävät ulkoista salamasuojausjärjestelmää (LPS), mutta eivät pysty ylläpitämään vaadittua erotusetäisyyttä ”s. Laitteissa yhdistyvät tyypin 1 kyky salaman impulssivirroille tyypin 2 ylijännitteen tukahduttamisella inverttereiden, jousien ja tasavirtakiskojen suojaamiseksi.

Y-liitäntä vankalle, vika-sietävälle toiminnalle.

Y-tyyppinen yhteys tekee työjohtimista entistä kestävän maapallon vikoja, mikä auttaa vakauttamaan PV DC -verkon vaativissa maadoitusolosuhteissa ja sekoitetuissa potentiaaliympäristöissä.

Integroitu turvallisuus-varmuuskoulaa ei vaadita.

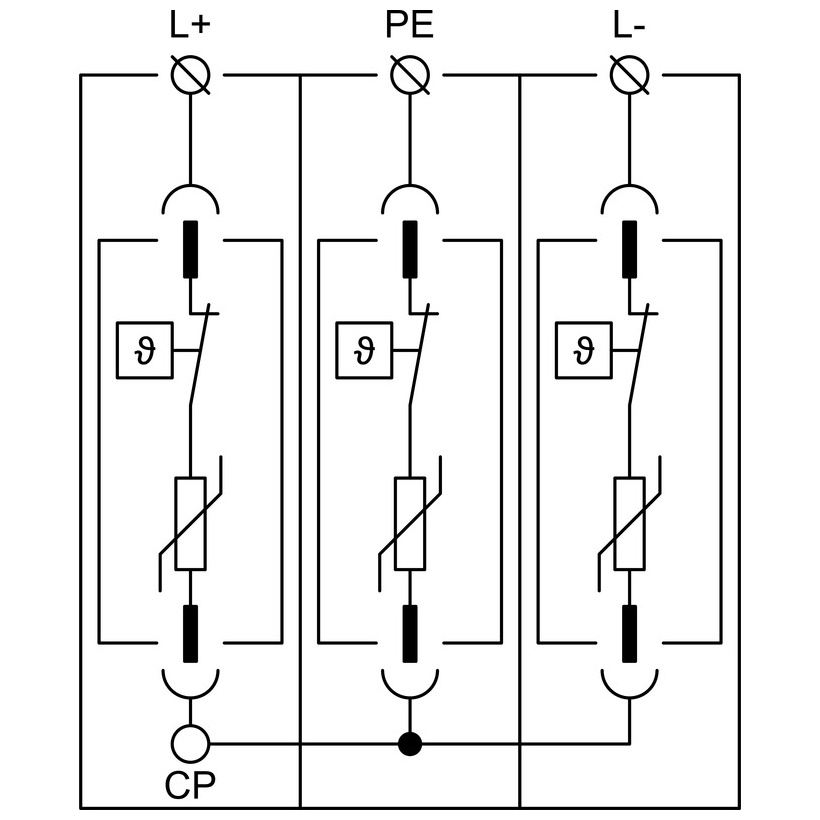

Jokainen varistorisektori L+, L - ja PE on varustettu sisäisellä lämpökatkaisimella. Varistorin lopussa (ylikuumeneminen) katkaisevat katkaisut DC-virran keskeyttämiseen ja selkeän vian osoituksen. Erityinen katkaisurakenne mahdollistaa asennuksen ilman erillistä varmuuskoulutusta, yksinkertaistaen koordinointia ja säästämistä tilaa.

Kattava PV -järjestelmän suojaus.

Varmistamalla positiivisten ja negatiivisten linja -aineiden potentiaalinen sitoutuminen, nämä pidättäjät vähentävät vahingollisia ohimeneviä ylijännitteitä ilmakehän päästöistä - mukaan lukien suorat salaman iskut PV -järjestelmään - samoin kuin tapahtumien vaihtaminen. Ne soveltuvat LPL III: n ja IV: n salamansuojatasoihin, jotka kattavat suurimman osan katosta ja C & I -käyttöönotoista.

Palvelu- ja valvontavaihtoehdot.

M-osoitus: Irrotettava (plug-in) moduulin suunnittelu nopeaan vaihtamiseen ja minimoimaan seisokkeja.

DS -osoitus: Etävalvontakosketus tilan signalointiin PLC/SCADA/Hälytysreleille.

Tyypilliset sovellukset

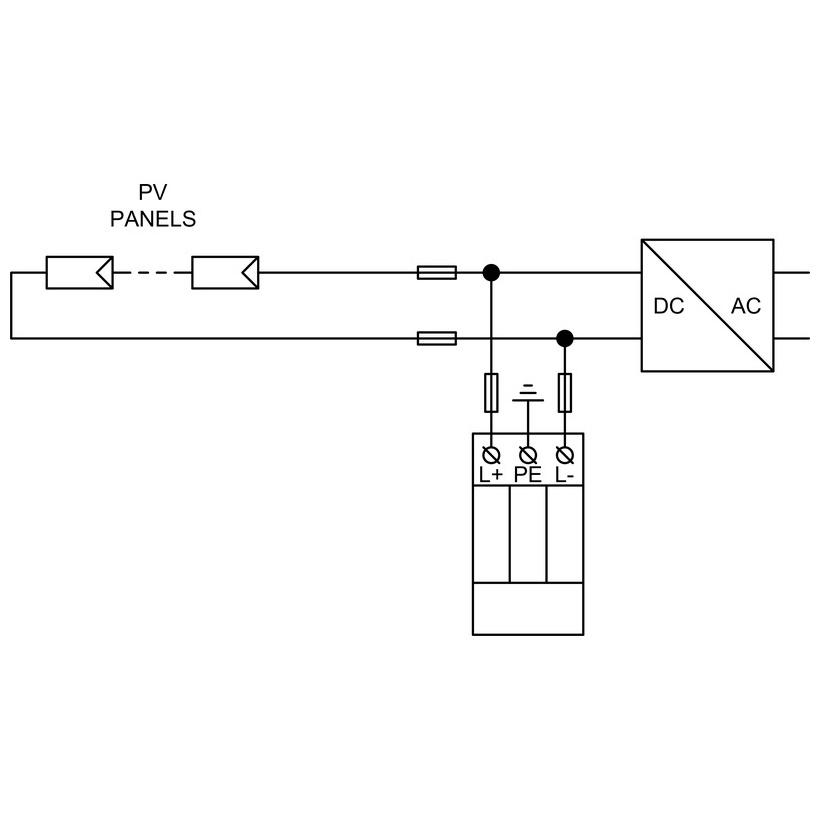

PV-yhdistelmä-/yhdistelmälaatikot ja invertterin tasavirtatulot, joissa erotusetäisyys “S” ei ole saavutettavissa

Katto- ja kaupalliset/teollisuuslaitokset, jotka on varustettu ulkoisilla LP: llä

Jälkiasennusprojektit, jotka hakevat koordinoitua tyypin 1+2 suojausta lisäämättä varmuuskouluttimia

Keskeiset ominaisuudet yhdellä silmäyksellä

Tyyppi 1 + 2 PV -ylijännitestin (Lightning Impulse + Surge -tukahduttaminen)

Y-liitäntä-resistentti työjohtimien maapallon vikoihin

Sisäiset lämpöympäristöt L+, L -, PE; DC: n virran keskeytyminen vikaan

Erityisen katkaisurakenteen ansiosta

PV DC: n puolella ulkoisilla LP: llä, kun erotusetäisyyttä “S” ei havaita

Sopii LPL III - IV: lle

Vaihtoehdot: M = Irrotettava moduuli, DS = etävalvonta
